GB/T 3036-FFBJ Flange Type Spiral Drive Butterfly Valve - High-Performance Solution for Industrial Pipelines

产品详细信息

GB/T 3036-FBJ船用中央蝶阀基本参数：

类型

公称压力PN/MPa

最高工作压力MPa

阀体材料代号

公称直径DN/mm

注1：当阀座圈材料为NBR时，蝶阀适用于t≤70℃的海水、淡水、空气、原油、重油等介质。

注2：当阀座圈材料为FPM时，蝶阀适用于t<170℃的海水、淡水、空气、原油、重油润滑油、成品油等介质。

A
B

10

1.0

G、T、QT、W

50～200

B

50～500

C

D

E

AS、FAS

6、10

0.6、1.0

50～200

BS、FBS、FFBS

50～700

CS、FCS

50～1000

FFCS

G、QT、W

50～800

DS、FDS

G、T、QT、W

FFDS

G、QT、W

ES、FES

G、T、QT、W

FFES

G、QT、W

AJ、FAJ

5K

0.5

G、T、QT、W

50～200

10K

1.0

BJ、FBJ

5K

0.5

50～700

10K

1.0

FFBJ

5K

0.5

G、QT、W

125～700

10K

1.0

CJ、FCJ

5K

0.5

G、T、QT、W

50～800

10K

1.0

FFCJ

5K

0.5

G、QT、W

125～800

10K

1.0

DJ、FDJ

5K

0.5

G、T、QT、W

50～800

10K

1.0

FFDJ

5K

0.5

G、QT、W

125～800

10K

1.0

EJ、FEJ

5K

0.5

G、T、QT、W

50～800

10K

1.0

FFEJ

5K

0.5

G、QT、W

125～800

10K

1.0

Main parts materials：

Part Name

Material

Code

name

Brand

standard encdoing

Valve body

G

Cast Steel

ZG230-450C

GB/T 4299-2013

T

grey cast iron

HT250

GB/T 9439-2010

QT

Ductile Iron

QT400-15

GB/T 1348-2009

W

Cast copper alloy

ZCuSn10Zn2

GB/T 1176-2013

Valve disc

-

Cast stainless steel

ZG07Cr19Ni9

GB/T 2100-2002

-

Cast stainless steel

CF8M

GB/T 12230-2005

-

Cast stainless steel

CF3M

-

Cast copper alloy

ZCuAI9Mn2

GB/T 1176-2013

Valve stem

-

Stainless steel

12Cr13

GB/T 1220-2007

Valve seat ring

N

Nitrile rubber

XA8433

GB/T 2811-1996

F

fluororubber

XD8423

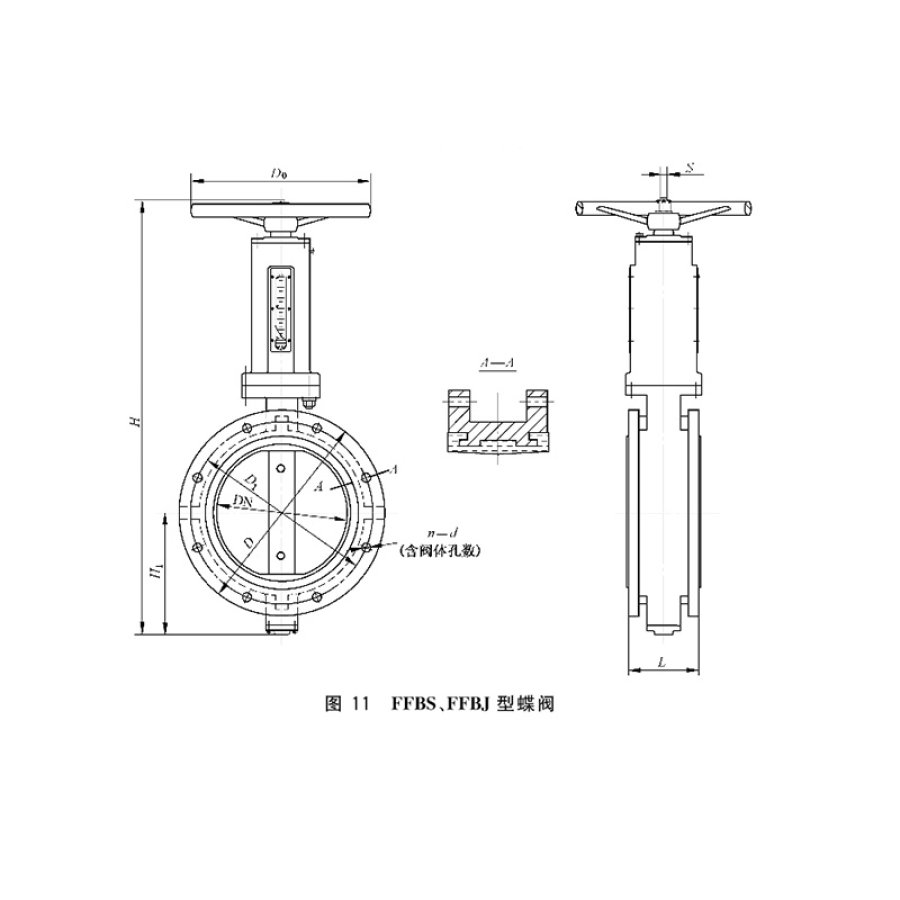

FBJ型蝶阀基本尺寸：

Nominal pressure PN/	Nominal diameter DN/ mm	Dimensions			Flange size				Handwheel		weight kg

		≈H	≈H1	L	D	D1	n	d	D0	S	QT	G	W
	125	542	152	100	235	200	8	19	180	14	24.5	27.5	30.2
	150	625	172		265	230			230	19	34.3	38.3	43.6
	200	675	197		320	280		23			43.5	48.2	54.2
	250	811	233	110	385	345	12		280	24	61.4	67.8	76.4
	300	861	258		430	390					80.4	88.5	99.0
	350	944	284	120	480	435		25	320		113.0	125.0	140.0
	400	1046	314	130	540	495	16		360	27	140.0	153.0	172.0
	450	1139	344	150	605	555			450		174.0	192.0	216.0
	500	1272	382	160	655	605	20			30	218.0	240.0	270.0
	600	1465	444	170	770	715		27	500	32	332.0	365.0	410.0
	700	1600	500	180	875	820	24		600	36	498.0	547.0	615.0
	125	542	152	100	250	210	8	23	180	14	25.6	28.7	31.5
	150	625	172		280	240			230	19	.6.7	40.2	45.5
	200	675	197		330	290					45.2	50.5	79.5
	250	811	233	110	400	355	12	25	280	24	64.9	70.2	103.0
	300	861	258		445	400					84.9	92.0	146.0
	350	944	284	120	490	445			320		118.0	130.0	180.0
	400	1046	314	130	560	515	16	27	360	27	146.0	160.0	225.0
	450	1139	344	150	620	565			450		182.0	200.0	281.0
	500	1272	382	160	675	620	20			30	227.0	250.0	427.0
	600	1465	444	170	795	730		33	500	32	346.0	380.0	641.0
	700	1600	500	180	905	840	24		600	36	519.0	570.0	551.0
