GB/T 3036-Compliant Flange Type Pneumatic Butterfly Valves - High-Performance Marine Solutions

产品中心

GB/T 3036-FFES法兰式气动蝶阀

立即询价
添加到购物车

产品详细信息

主要零部件材质

Part Name

Material

Code

name

Brand

standard encdoing

Valve body

G

Cast Steel

ZG230-450C

GB/T 4299-2013

T

grey cast iron

HT250

GB/T 9439-2010

QT

Ductile Iron

QT400-15

GB/T 1348-2009

W

Cast copper alloy

ZCuSn10Zn2

GB/T 1176-2013

Valve disc

-

Cast stainless steel

ZG07Cr19Ni9

GB/T 2100-2002

-

Cast stainless steel

CF8M

GB/T 12230-2005

-

Cast stainless steel

CF3M

-

Cast copper alloy

ZCuAI9Mn2

GB/T 1176-2013

Valve stem

-

Stainless steel

12Cr13

GB/T 1220-2007

Valve seat ring

N

Nitrile rubber

XA8433

GB/T 2811-1996

F

fluororubber

XD8423

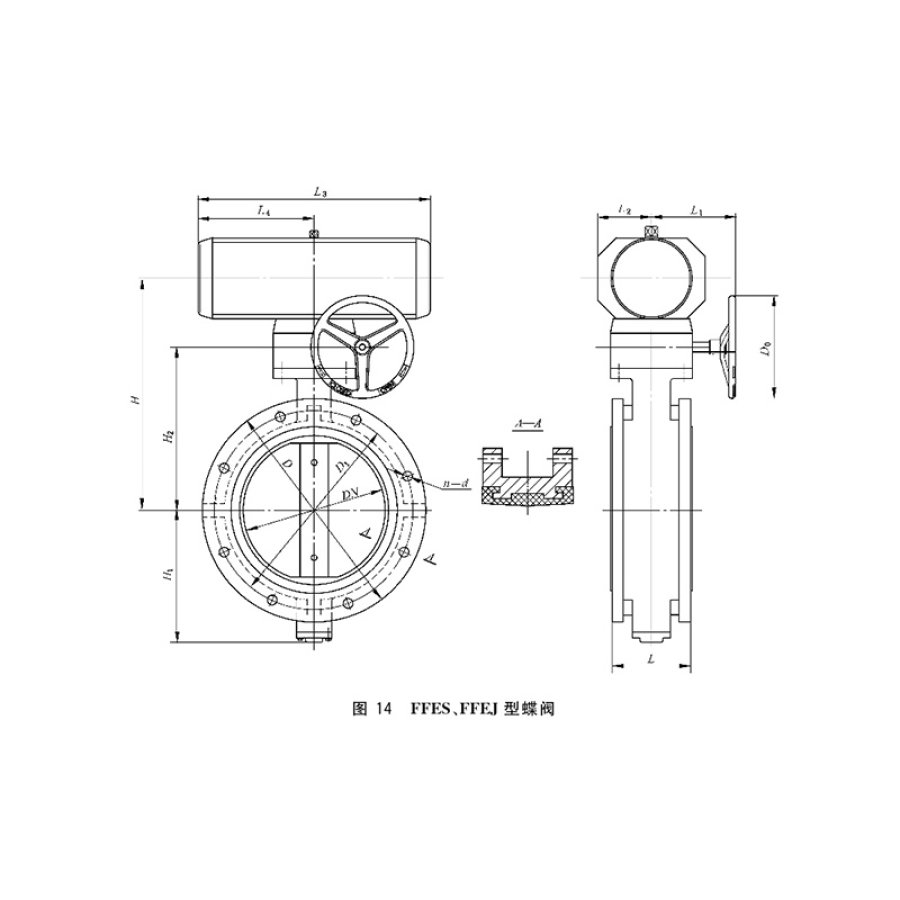

FFES型蝶阀基本尺寸：

Nominal pressure PN/	Nominal diameter DN/ mm	Dimensions										Flange size						Handwheel				weight kg

		H		≈H1		H2	L1	L2	L3	L4	L	D		D1		n/个	d	D0			S	QT	G	W
6	50	361		69		192	190	53	302	151	108	140		110		4	14	160			14	15.5	16.1	17.2
	65	371		79		202					112	160		130								17.1	18.3	19.5
	80	381		89		212					114	190		150			18					20.5	21.2	23.8
	100	396		135		227					127	210		170								25.9	26.5	28.9
	125	416		152		247					140	240		200		8						28.2	30.4	32.1
	150	453		172		272			332	166	140	265		225								44.0	46.2	50.5
	200	498		197		297			396	198	152	320		280								56.5	58.9	64.6
	250	538		233		337					165	375		335		12						77.7	80.9	88.8
	300	625		258		362	225	63	474	237	178	440		395			22	180				109.0	115.0	127.0
	350	667		284		398	233	88	528	264	190	490		445				200			17	144.0	152.0	166.0
	400	782		314		459	277	117	616	308	216	540		495		16		230			19	177.0	187.0	205.0
	450	822		344		597	285	143	698	349	222	595		550				280			23	223.0	225.0	247.0
	500	937		382		532			876	438	229	645		600		20		360			26	273.0	288.0	312.0
	600	1007		444		657	330	165	1158	579	267	755		705			26	500			32	401.0	422.0	451.0
	700	1072		501		722					292	860		810		24						565.0	595.0	633.0
	800	1132		563		782	385	191	1380	690	318	975		920			29	700			38	725.0	763.0	806.0
10	50	361		69		192	190	53	302	151	108	165		125		4	18	160			14	16.2	17.7	18.2
	65	371		79		202					112	185		145								18.1	19.1	20.2
	80	381		89		212					114	200		160		8						21.5	22.5	24
	100	396		135		227					127	220		180								26.2	27.5	29.2
	125	416		152		247					140	250		210								29.8	31.2	34.7
	150	453		172		272			332	166	140	285		240			22					46.8	48.9	52.5
	200	498		197		297			396	198	152	340		295								58.9	61.6	67.5
	250	538		233		337					165	395		350		12						80.1	84.2	92.5
	300	625		258		362	225	63	474	237	178	445		400				180				114.0	120.0	132.0
	350	667		284		398	233	88	528	264	190	505		460		16		200			17	150.0	158.0	173.0
	400	782		314		459	277	117	616	308	216	565		515			26	230			19	185.0	195.0	214.0
	450	822		344		597	285	143	698	349	222	615		565		20		280			23	223.0	235.0	258.0
	500	937		382		532			876	438	229	670		620				360			26	285.0	300.0	325.0
	600	1007		444		657	330	165	1158	579	267	780		725			29	500			32	418.0	440.0	470.0
	700	1072		501		722					292	895		840		24						589.0	620.0	660.0
	800	1132		563		782	385	191	1380	690	318	1015		950			32	700			38	755.0	795.0	840.0
