船用罐水过滤器 JIS 7121 LA 型 5K (DN125-DN400)：
船用罐式水过滤器 JIS F7121 也可称为船用海水过滤器或船用篮式水过滤器。
设计标准：JIS F7121-1996
测试标准：JIS 7200-1996
液压试验压力：主体 - 0.3Mpa
法兰尺寸符合 JIS B2220 - 5K
主要材质：
阀体：铸铁 (FC200)
阀盖：铸铁 (FC200)
滤网：不锈钢 (SUS304)
垫圈：无石棉
阀轭：FCD450
排气塞：黄铜
排水塞：黄铜
主要尺寸表(mm):
DN | d | L | L1 | D | C | h | t | H |
125 | 125 | 400 | 200 | 235 | 200 | 19 | 20 | 485 |
150 | 150 | 460 | 230 | 265 | 230 | 19 | 22 | 575 |
200 | 200 | 550 | 275 | 320 | 280 | 23 | 24 | 665 |
250 | 250 | 680 | 340 | 385 | 345 | 23 | 26 | 825 |
300 | 300 | 760 | 380 | 430 | 390 | 23 | 28 | 920 |
350 | 350 | 820 | 410 | 480 | 435 | 25 | 30 | 1030 |
400 | 400 | 880 | 440 | 540 | 495 | 25 | 30 | 1135 |

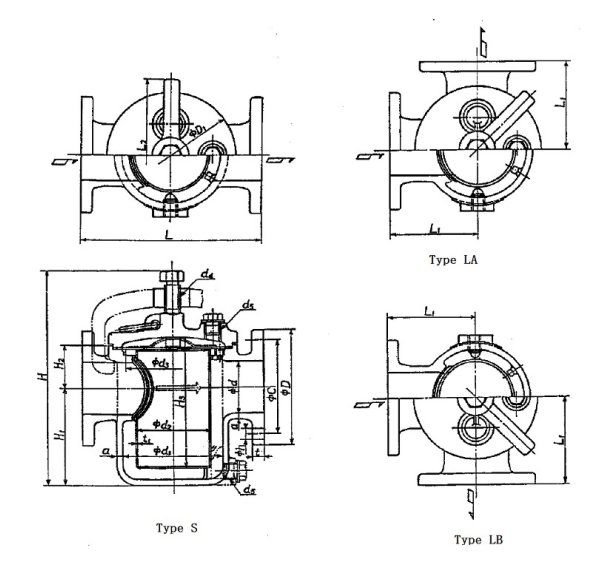

船用罐式水过滤器 JIS 7121 S 型 5K (DN25-DN100) 图纸
中国船用罐式水过滤器JIS 7121 S 型5K（DN25-DN100）：
船用罐式水过滤器 JIS F7121 也可称为船用海水过滤器或船用篮式水过滤器。
设计标准：JIS F7121-1996
测试标准：JIS 7200-1996
液压试验压力：主体 - 0.3Mpa
法兰尺寸符合 JIS B2220 - 5K
主要材质：
阀体：铸铁 (FC200)
阀盖：铸铁 (FC200)
滤网：不锈钢 (SUS304)
垫圈：无石棉
阀轭：FCD450
排气塞：黄铜
排水塞：黄铜
主要尺寸表(mm):
DN | d | L | L1 | D | C | h | t | H |
25 | 25 | 170 | 85 | 95 | 75 | 12 | 14 | 191 |
32 | 32 | 190 | 95 | 115 | 90 | 15 | 16 | 218 |
40 | 40 | 190 | 95 | 120 | 95 | 15 | 16 | 218 |
50 | 50 | 200 | 100 | 130 | 105 | 15 | 16 | 239 |
65 | 65 | 250 | 125 | 155 | 130 | 15 | 18 | 306 |
80 | 80 | 270 | 135 | 180 | 145 | 19 | 18 | 341 |
100 | 100 | 320 | 160 | 200 | 165 | 19 | 20 | 401 |

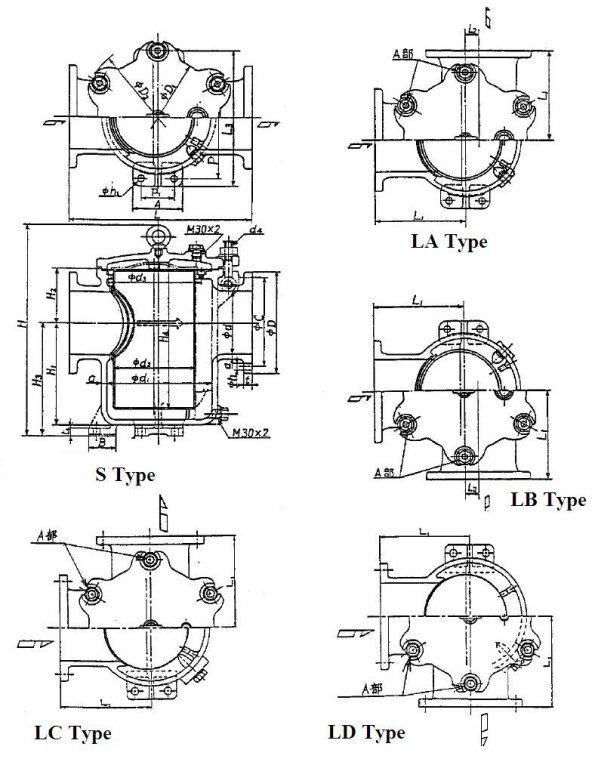

船用海水过滤器JIS F7121 S型（DN125-DN400）：
船用海水过滤器 JIS F7121 也可称为船用罐式水过滤器（滤网）或船用篮式水过滤器（滤网）。
设计标准：JIS F7121-1996
测试标准：JIS 7200-1996
液压试验压力：主体 - 0.3Mpa
法兰尺寸符合 JIS B2220 - 5K/10K
类型：S、LA、LB
主要材质：
阀体：铸铁 (FC200)
阀盖：铸铁 (FC200)
滤网：不锈钢 (SUS304)
垫圈：无石棉
阀轭：FCD450
排气塞：黄铜
排水塞：黄铜
主要尺寸表(mm):
DN | d | L | L1 | D | C | h | t | H |
125 | 125 | 400 | 200 | 235 | 200 | 19 | 20 | 485 |
150 | 150 | 460 | 230 | 265 | 230 | 19 | 22 | 575 |
200 | 200 | 550 | 275 | 320 | 280 | 23 | 24 | 665 |
250 | 250 | 680 | 340 | 385 | 345 | 23 | 26 | 825 |
300 | 300 | 760 | 380 | 430 | 390 | 23 | 28 | 920 |
350 | 350 | 820 | 410 | 480 | 435 | 25 | 30 | 1030 |
400 | 400 | 880 | 440 | 540 | 495 | 25 | 30 | 1135 |
