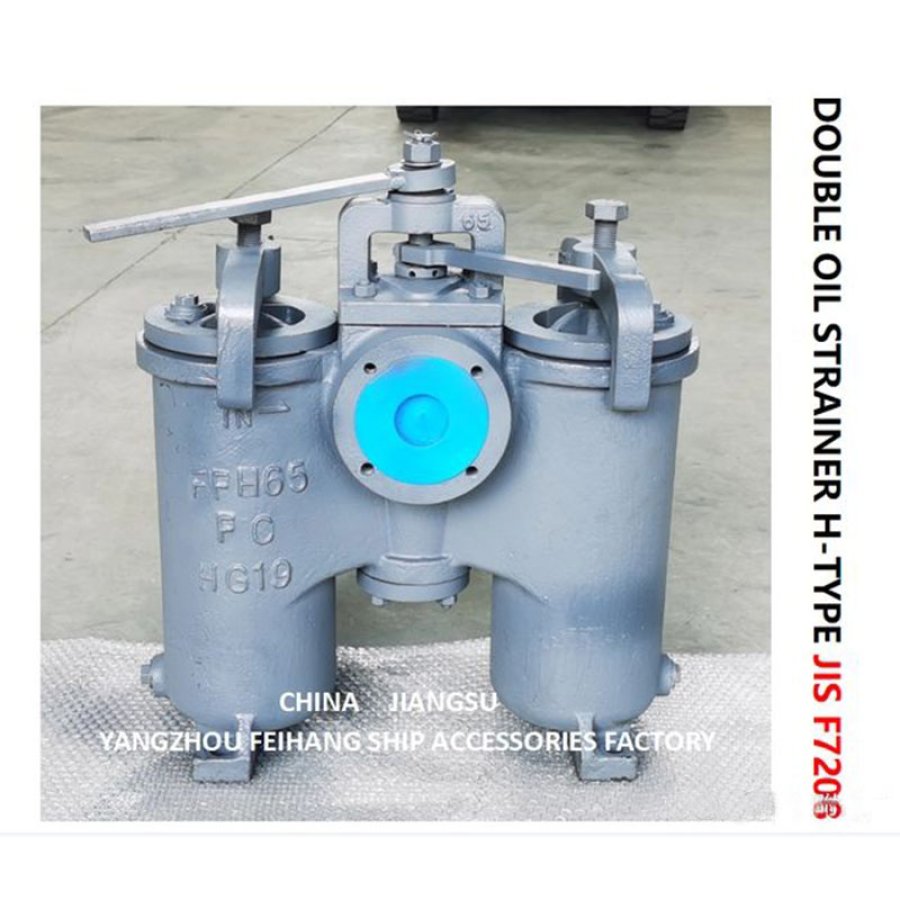

船用铸铁复式油滤器 JIS F7208 HS 类型：
设计标准：JIS F7208-2005
测试标准：JIS F7200-1996
水压试验压力：阀体-0.6Mpa，密封：0.44Mpa
最大工作压力：0.4Mpa
法兰尺寸符合JIS B2220-5K或10K
公称尺寸：DN25~DN200
主要材质：
阀体：铸铁（FC200）
阀盖：铸铁（FC200）
滤网：碳钢（SS400）或不锈钢（SUS304 或 SUS316）
垫圈：NBR
阀轭：球墨铸铁（FCD450）
排气塞：黄铜
排水塞：黄铜

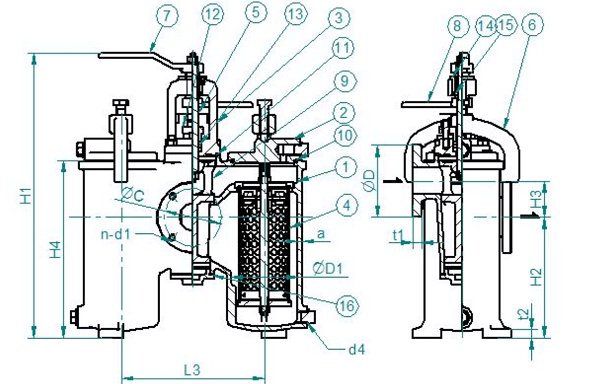

主要尺寸表(mm):
DN | L1 | L2 | D | C | d1 | H1 | L3 | H2 | H3 | D1 | a | D2 | H5 | L4 | L5 | t | d3 | L6 |
25 | 115 | 268 | 95 | 75 | M10 | 247 | 180 | 82.5 | 50 | 70 | 6 | 48 | 98 | 100 | 200 | 10 | 12 | 170 |
32 | 140 | 390 | 115 | 90 | M12 | 347 | 240 | 123 | 80 | 110 | 8 | 86 | 148 | 146 | 275 | 13 | 15 | 220 |
40 | 140 | 390 | 120 | 95 | M12 | 347 | 240 | 123 | 80 | 110 | 8 | 86 | 148 | 146 | 275 | 13 | 15 | 220 |
* 双联油滤器有多种型号，尺寸从DN25-DN200，法兰可按5K或10K制造。列表中的法兰尺寸为5K。
船用铸铁复式油滤器 JIS F7208 HU 类型：
船用铸铁复式油滤器 JIS F7208 用于过滤船用输油管道中的燃油或润滑油。
设计标准：JIS F7208-2005
测试标准：JIS F7200-1996
液压试验压力：阀体-0.6Mpa，密封：0.44Mpa
最大工作压力：0.4Mpa
法兰尺寸符合 JIS B2220-5K 或 10K
公称尺寸：DN25~DN125
主要材质：
阀体：铸铁（FC200）
阀盖：铸铁（FC200）
滤网：碳钢（SS400）或不锈钢（SUS304 或 SUS316）
垫圈：NBR
阀轭：球墨铸铁（FCD450）
排气塞：黄铜
排水塞：黄铜

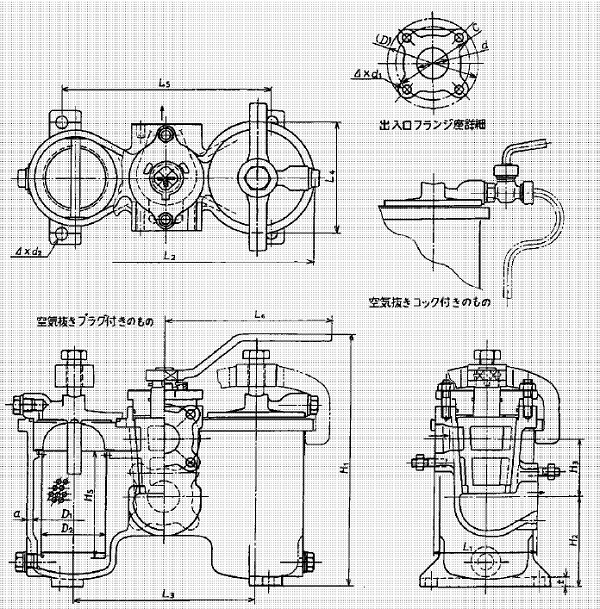

主要尺寸表(mm):
DN | L1 | L2 | D | C | d1 | H1 | L3 | H2 | H3 | D1 | a | D2 | H5 | L4 | L5 | t | d3 | L6 |
25 | 115 | 268 | 95 | 75 | M10 | 247 | 180 | 82.5 | 50 | 70 | 6 | 48 | 98 | 100 | 200 | 10 | 12 | 170 |
32 | 140 | 390 | 115 | 90 | M12 | 347 | 240 | 123 | 80 | 110 | 8 | 86 | 148 | 146 | 275 | 13 | 15 | 220 |
40 | 140 | 390 | 120 | 95 | M12 | 347 | 240 | 123 | 80 | 110 | 8 | 86 | 148 | 146 | 275 | 13 | 15 | 220 |
