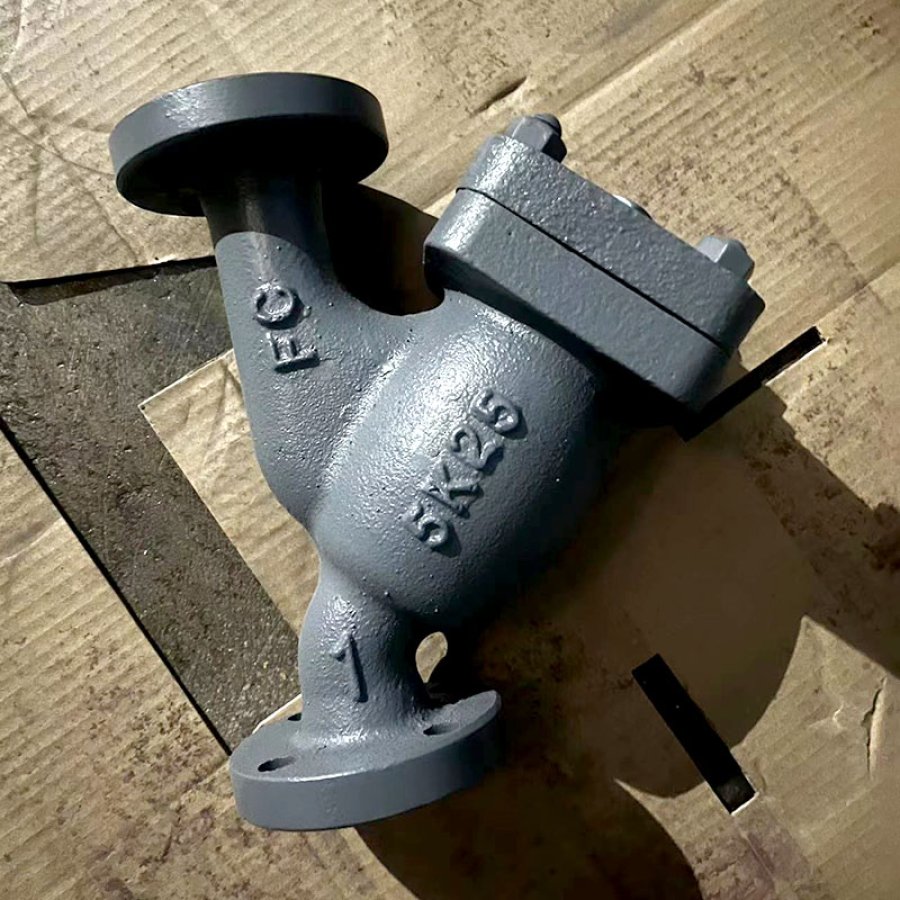

船用铸铁 Y 型过滤器 JIS F7220 5K：
船用材料：
1.阀体-铸铁（FC200）
2.阀盖-铸铁（FC200）
3.滤网-不锈钢（SUS304）
4.垫圈：无石棉

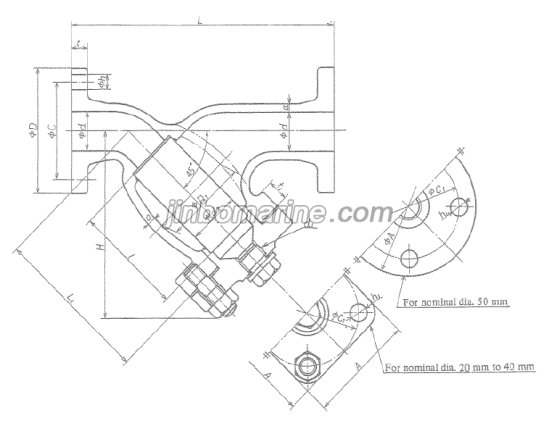

主要尺寸表(mm):
DN | d | L | D | C | Hole (n-d) | t | H |
20 | 20 | 200 | 85 | 65 | 4-12 | 14 | 127 |
25 | 25 | 225 | 95 | 75 | 4-12 | 14 | 155 |
32 | 32 | 260 | 115 | 90 | 4-15 | 16 | 164 |
40 | 40 | 280 | 120 | 95 | 4-15 | 16 | 180 |
50 | 50 | 320 | 130 | 105 | 4-15 | 16 | 208 |
65 | 65 | 350 | 155 | 130 | 4-15 | 18 | 253 |
80 | 80 | 373 | 180 | 145 | 4-19 | 18 | 268 |
100 | 100 | 390 | 200 | 165 | 8-19 | 20 | 286 |
125 | 125 | 410 | 235 | 200 | 8-19 | 20 | 295 |
150 | 150 | 430 | 265 | 230 | 8-19 | 20 | 318 |
船用青铜 Y 型过滤器 JIS F7220Q 5K：
设计标准：JIS F7220Q-1996
测试标准：JIS 7200-1996
液压试验压力：阀体- 1.05Mpa
法兰尺寸符合 JIS B2220 - 5K

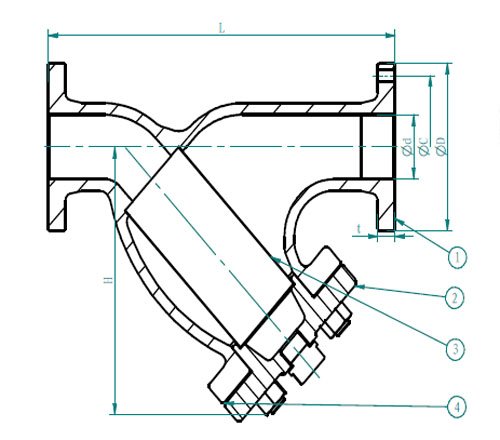

主要材质：
1.阀体：青铜（BC6）
2.阀盖：青铜（BC6）
3.滤网：不锈钢（SUS304）
4.垫圈：无石棉
主要尺寸表(mm):
DN | d | L | D | C | Hole (n-d) | t | H |
20 | 20 | 200 | 85 | 65 | 4-12 | 14 | 127 |
25 | 25 | 225 | 95 | 75 | 4-12 | 14 | 155 |
32 | 32 | 260 | 115 | 90 | 4-15 | 16 | 164 |
40 | 40 | 280 | 120 | 95 | 4-15 | 16 | 180 |
50 | 50 | 320 | 130 | 105 | 4-15 | 16 | 208 |
65 | 65 | 350 | 155 | 130 | 4-15 | 18 | 253 |
80 | 80 | 373 | 180 | 145 | 4-19 | 18 | 268 |
